ワイヤロープの健全性診断

被覆内のワイヤロープの状態は・・・

現在、橋梁に使用されているワイヤロープの検査は、目視検査や打音により行われています。
被覆が施されているワイヤロープの状態を把握するのは極めて困難です。

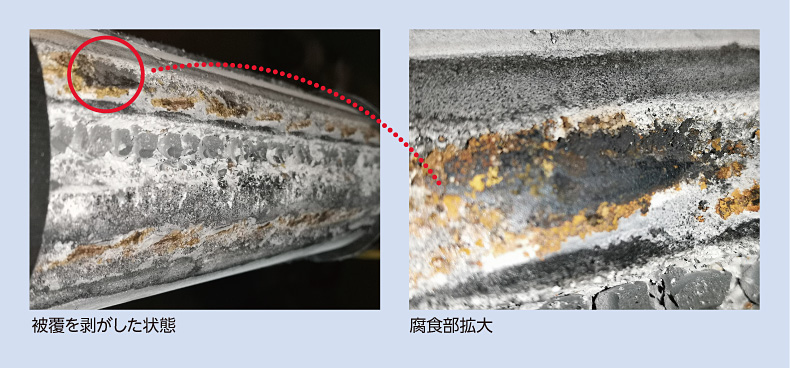

被覆内ロープの腐食の進行により強度が低下し、重大な事故につながる恐れがあります。

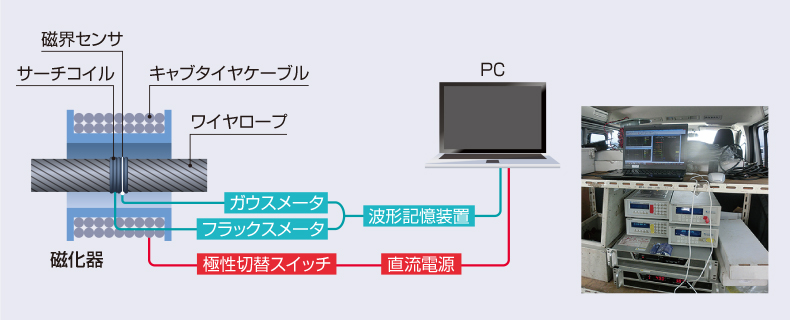

ワイヤロープは強磁性体で構成されており、強く磁化するとケーブル中に磁束が流れる性質を持っています。全磁測定束法は、ケーブル中に流れる磁束量がケーブルの断面積に比例するという原理を利用し、健全部及び腐食部での飽和漸近領域における磁束量を比較し腐食度を評価する非破壊検査方法です。

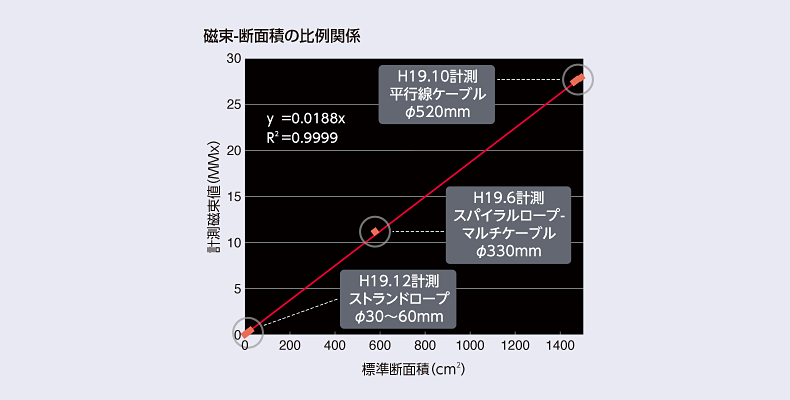

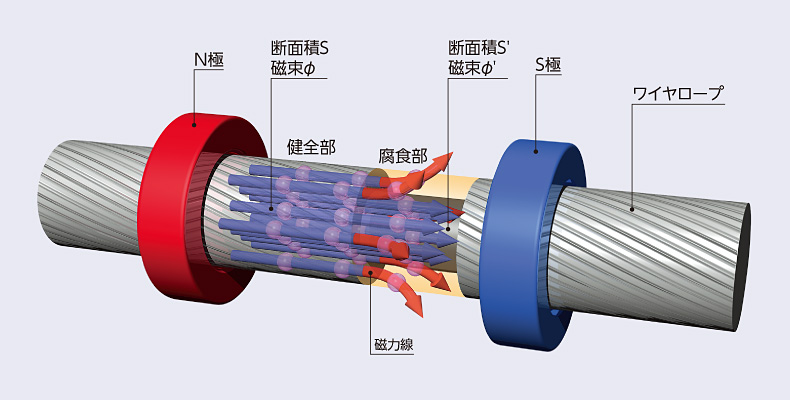

ケーブルを磁化した際にケーブル内を通る磁束（φ）は断面積（S）に比例します。
健全な状態の断面積（S）に対して腐食部の断面積が（S’）の場合、減少した量（S-S’）が欠損した断面積であり両者の磁束の差（φ－φ’）に比例します。

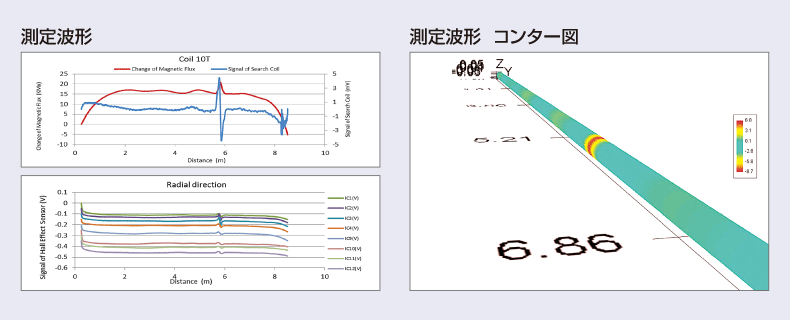

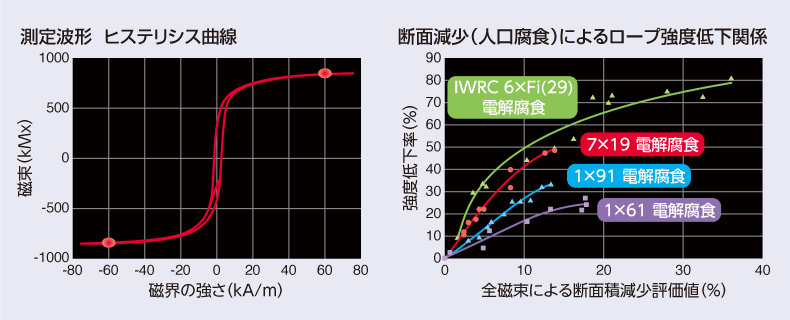

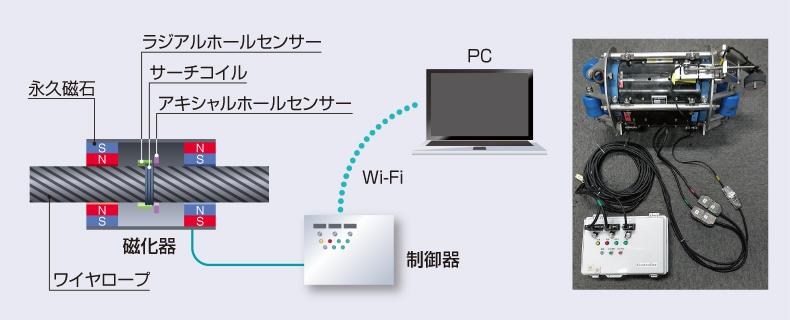

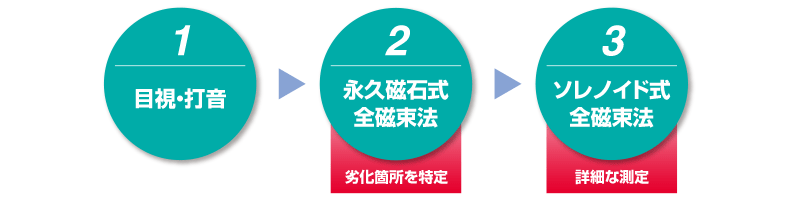

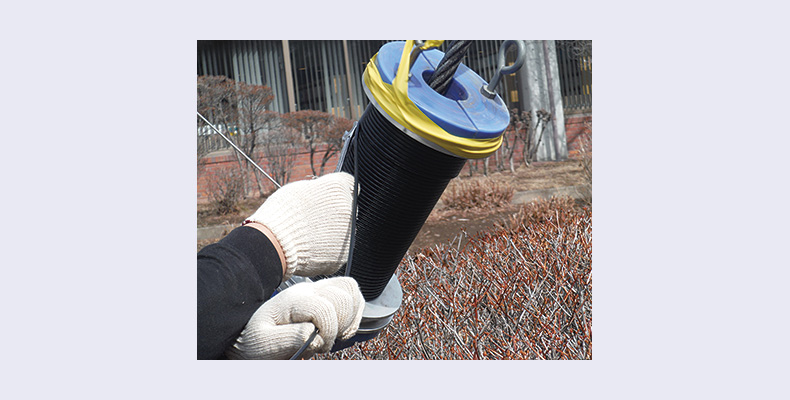

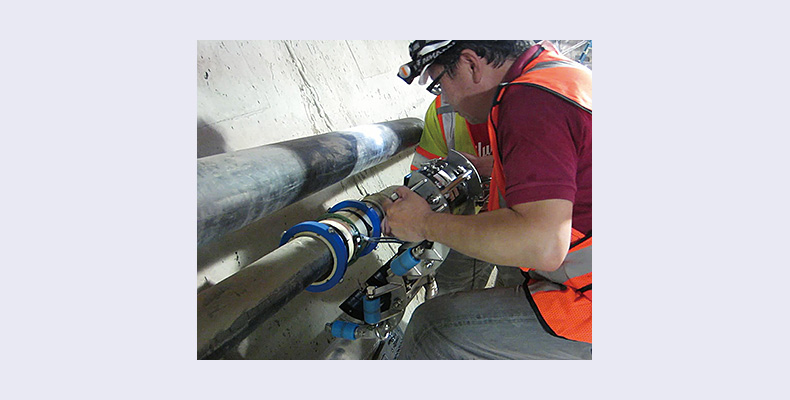

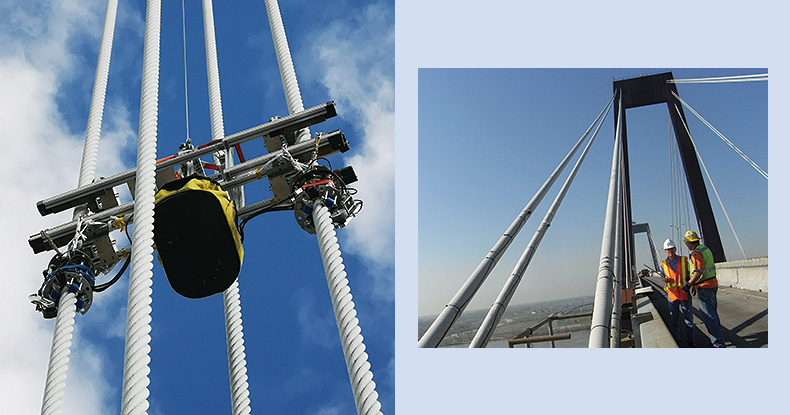

現在、点検手法として目視や打音を用いて行っていますが出来る範囲は限られています。そこで、コンパクトで施工性に優れた永久磁石式でワイヤロープの劣化箇所を特定し、高い検出精度を持つソレノイド式で詳細な測定を行います。
